Vol.9 再生砕石の製造方法について

再生砕石の製造工程

再生砕石は、以下の製造フローで製造されます。

破砕工程は、以下の3工程に分類されます。

1. 小割り破砕

   中間処分場に運搬されたコンクリートがらは、まず重機に装着されたペンチ状の油圧アタッチメント（小割り破砕機）で直径20～30cm程度の大きさに破砕します（写真1）。

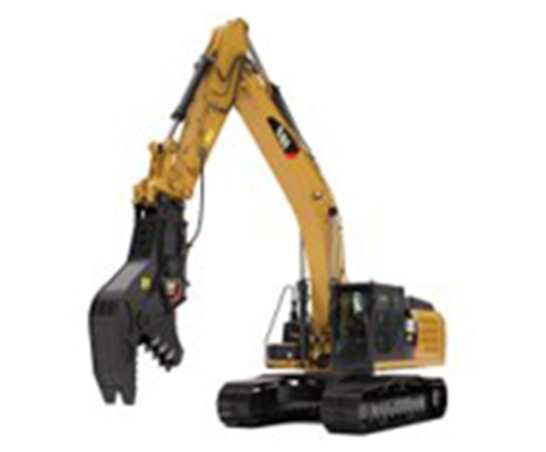

   写真1　小割り破砕機

2. 一次破砕

   小割りされたコンクリートがらは、破砕ホッパー（破砕機の投入口）に投入され、40ｍｍ以下の大きさになるように一次破砕されます。一次破砕機には、回転する2つのロールの圧縮力で原料を破砕する「ロールクラッシャー（図1）」や、固定歯と動歯（粉砕歯）の間に原料を投入し、動歯を顎（jaw）のように動かして圧縮剪断力で原料を破砕する「ジョークラッシャー（図2）」が多く使われます。




   図1　ロールクラッシャー




   図2　ジョークラッシャー

3. 二次破砕

   一次破砕した砕石を40ｍｍ以下の大きさの粒子がさらに多くなるよう破砕するために、二次破砕を行います。二次破砕機には、高速回転する円筒に取り付けられた衝撃刃と、これに向かいあう固定刃によって原料に衝撃力を与えて粉砕する「インパクトクラッシャー（図3）」が多く使われます。




   図3　インパクトクラッシャー
